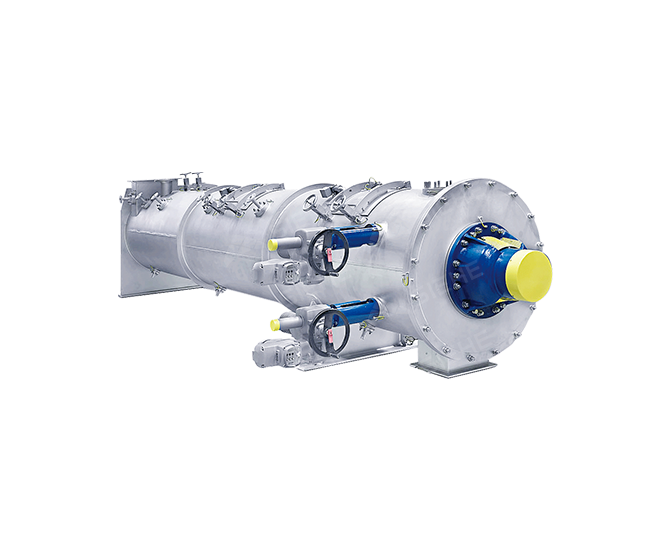

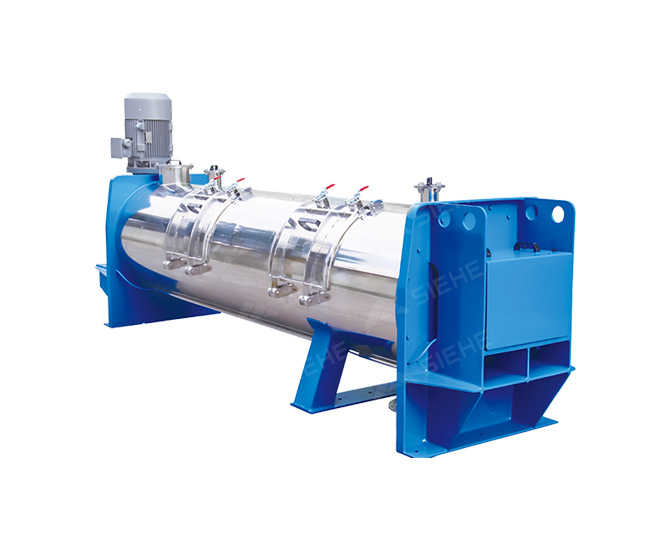

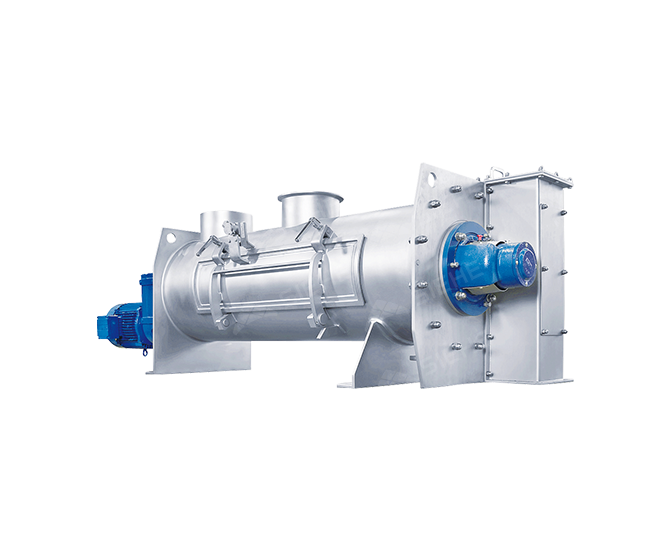

连续式混合搅拌机由传动部件、搅拌器(螺条式、犁刀式、桨叶式)、桶体组成。
螺条式:外螺条盘绕形式配合旋转方向把物料从进料端向出料方向推动,而内螺条把物料反向推动,螺带不同的角度、方向绕法使物料产生不同的流动方向,物料通过不断的对流循环,剪切掺混达到快速混合。

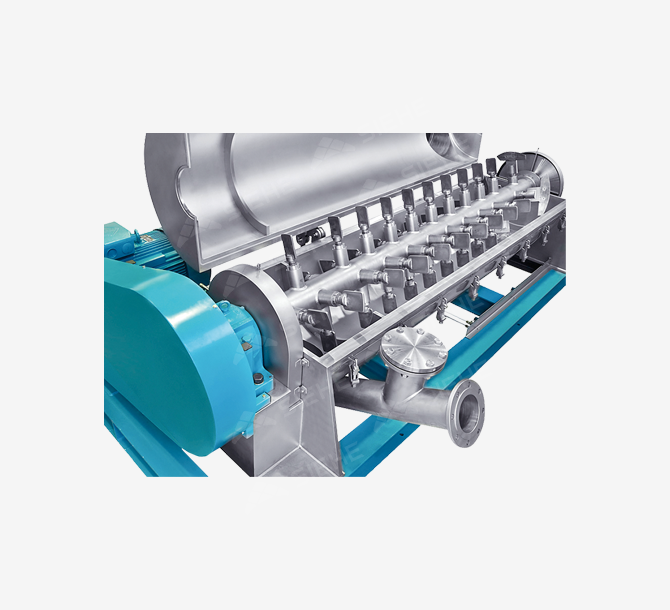

犁刀式:犁头在高速运转时对物料除了轴向分散以外,还可带动物料沿圆形简体作圆周流动,物流通过不断的抛散循环作用,达到均匀混合。可以配合高速飞刀,启到破碎分散作用。

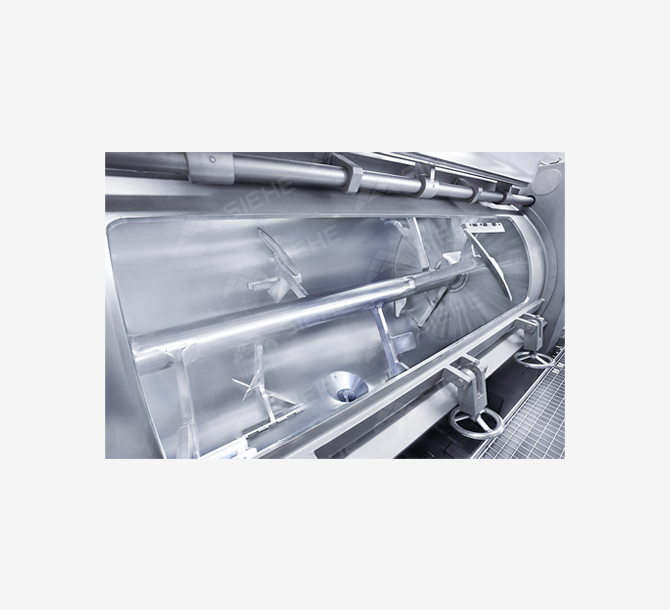

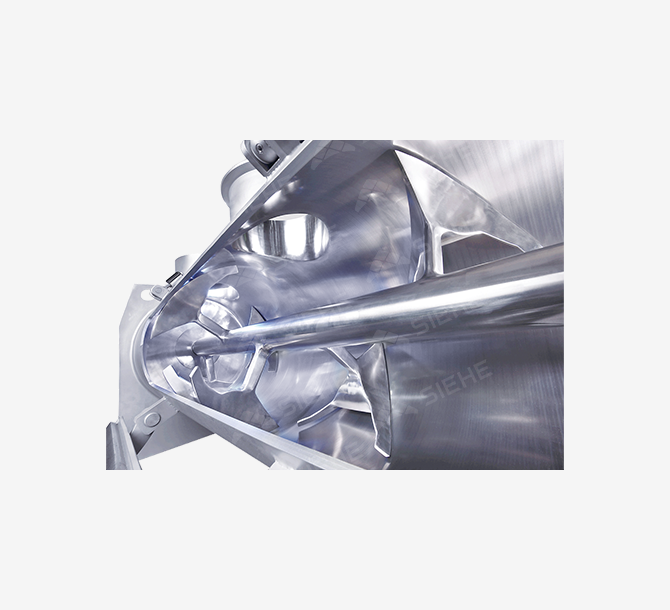

桨叶式:轴上特殊角度布置的桨叶等速反向旋转,确保物料径向、环向、轴向三向抛洒运动,形成交叉循环、剪切掺混等多重效果。
根据不同的产品要求可以设计不同的筒体:包括U型桶体,O型桶体,270º桶体等。
设备型号 | 设备容积
(L) |
桶体规格
(mm) |
生产能力
(m³/h) |
功率
(Kw) |
主轴转速
(R/min) |
外形尺寸
(mm) |
设备重量
(T) |
---|---|---|---|---|---|---|---|
SHLX-2000 | 2000L | Ø1000*2800 | 20~50 | 22 | 60 | 4500*1100*1600 | 3.5 |
SHLX-4000 | 4000L | Ø1100*4000 | 50~100 | 45 | 50 | 6500*1300*1800 | 5 |
SHLX-6000 | 6000L | Ø1300*4500 | 80~200 | 75 | 42 | 7500*1500*2000 | 8 |
SHLX-8000 | 8000L | Ø1400*5200 | 100~300 | 90 | 33 | 8500*1600*2200 | 11 |
SHLX-10000 | 10000L | Ø1500*6000 | 150~400 | 110 | 28 | 10000*1800*2500 | 14 |
* 表中处理量是以比重为1的粉料为介质时测定的数据,选型时应根据产品的目数、比重等参数进行计算。
* 如有高温、高压、易燃、易爆、腐蚀性等工况时,必须提供详细数据,以便另行选型定制。
* 本表数据及图片如有更改,恕不另行通知,正确参数以提供的实物为准。
* 本表未能包括所有产品,了解更多请和我们销售工程师联系。
