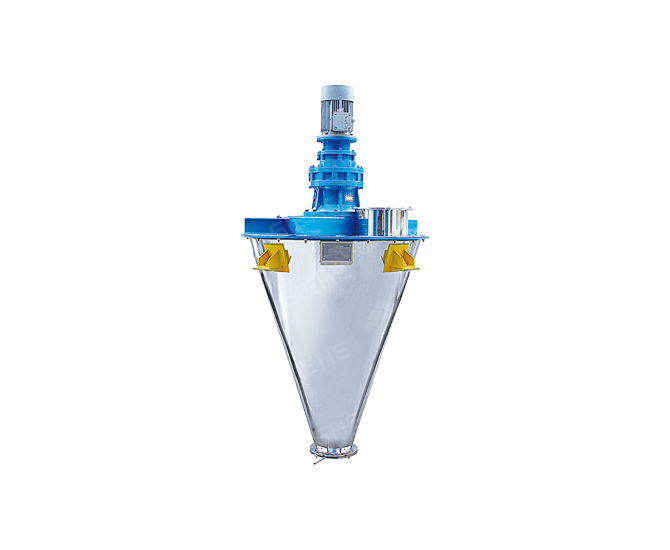

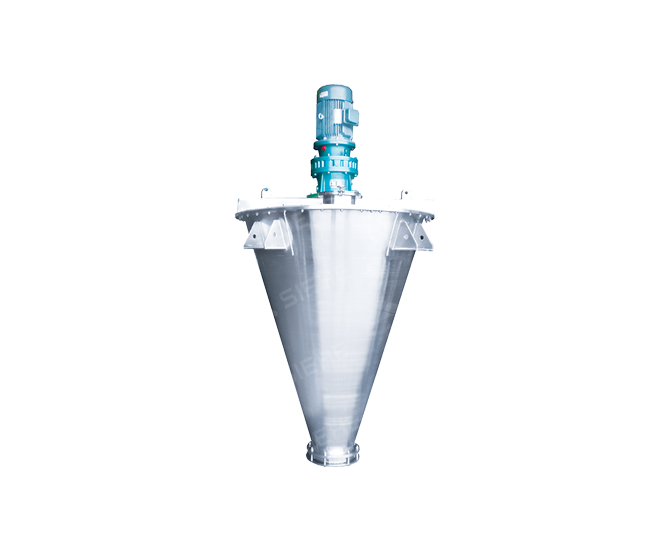

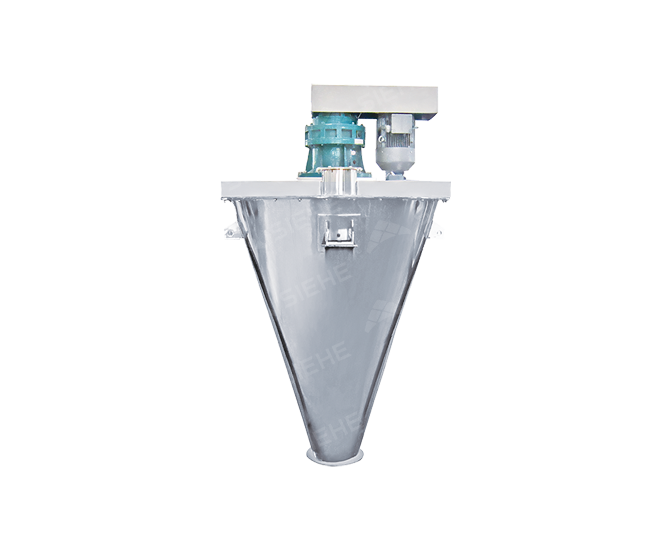

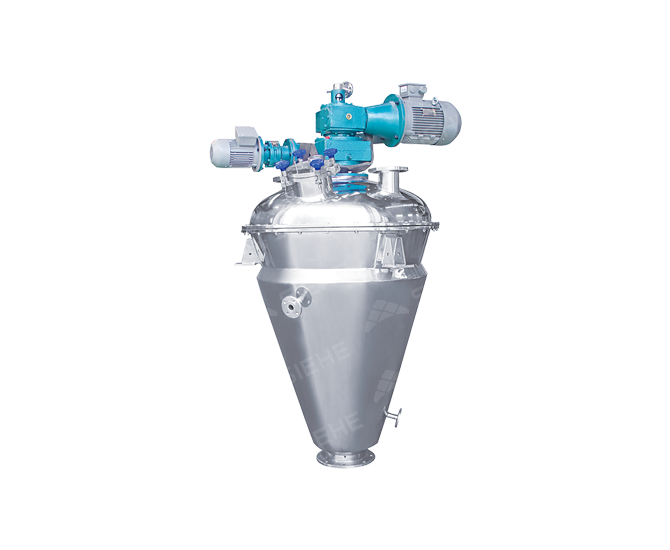

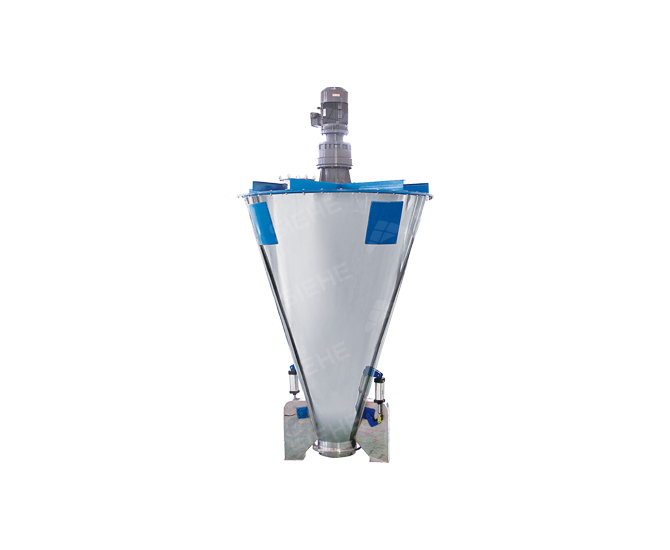

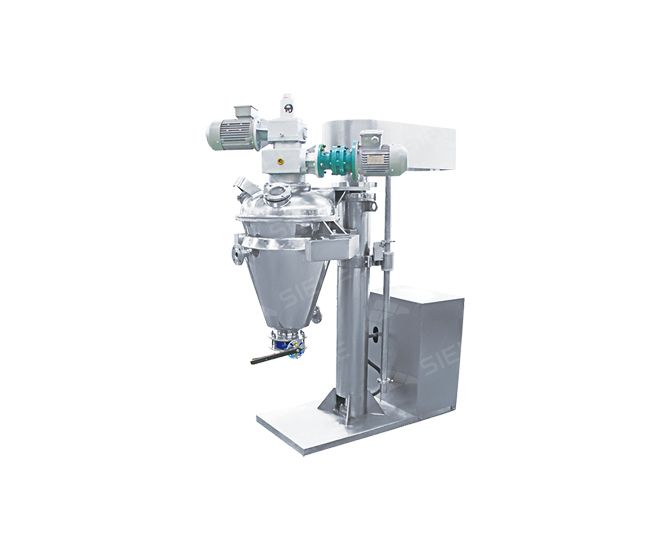

双螺旋锥形混合机

双螺旋锥形混合机是一款高均匀度、低能耗、低残留、低破碎的新型混合设备。该设备由两根非对称式螺旋，它们在绕轴线自转的同时借助转臂的回转作用在锥体内作公转运动，通过螺旋的公、自转将物料反复提升最终达到混合均匀的目的。该产品适用范围广阔，能进行粉体与粉体、粉体与液体的混合，易能搅拌细粉、纤维或片状的物料；该设备是市场上开发应用较早的混合机之一。

发送邮件

在线留言

物料比重
≤5g/cm³
生产能力
100-30,000L
应用领域
适用于制药、食品、农药、染料、化工、塑料、锂电池材料、陶瓷、化肥、橡胶塑料、砂浆等行业产品物料的搅拌、混合。（更多应用领域请点击"免费咨询"）
适用物料
物料比重在5g/cm³以下，液含量在20%以下，有一定流动性的各种粉料、颗粒料；如医药中间体、食品调味粉、杀虫剂、活性染料、脱水后污泥、钴酸锂电池等千余种物料。

产品优势

丰富的应用经验及极有针对性的非标设计能力
针对行业，原料及成品特性，压力温度要求，固液比例，配套工艺等；世赫工业会在驱动装置、操作性、密封性等方面开发极具有针对性的解决方案。
01
可靠的驱动配置
根据物料性质、启动方式、以及搅拌方式配置不同能力、不同功率、不同输出转速的驱动装置。
驱动电机采用国际一流电机供应商产品，如西门子、ABB、SEW等减速机常用摆线针轮减速机或涡轮蜗杆减速机，喷液型的可以采用硬齿面减速机与摆线针轮减速机组合式结构（物料从中间喷入，效果更佳）
02
强大的辅助组件
混合机可加装多种组件使用，常用的有盘管蒸汽夹套、蜂窝耐压夹套、循环介质夹套、在线取样阀、温度探测、称重系统、除尘净化等组件。
添加少量液体时，需配置喷液喷雾装置，更有利于液体均匀的分散混合于主料内，喷液系统由压力源、储液罐、喷头三种基本组成模块。
可定制各功能型非标产品，如带喷液型，防爆型，加热型，真空型等，材质可根据要求定制碳钢、SS304不锈钢、SS316L不锈钢，SS321不锈钢，也可以进行聚氨酯内衬或者喷涂高耐磨材料；
阀门可定制梅花阀、蝶阀、闸板阀、球阀等
03

工作原理

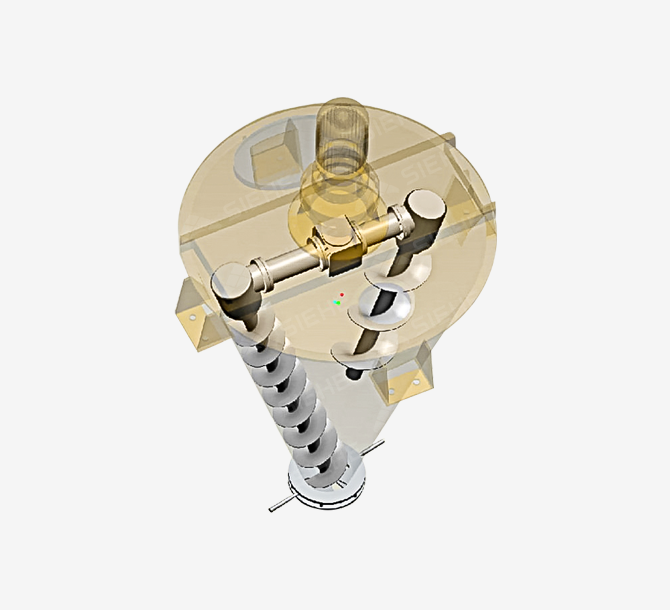

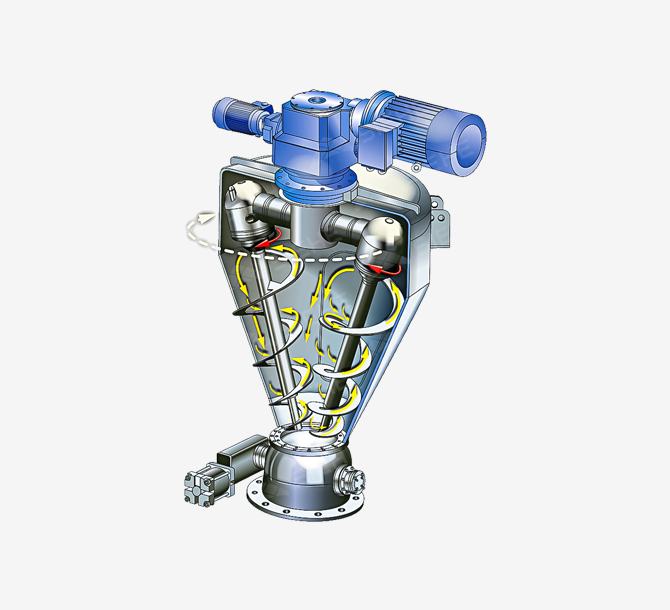

双螺旋锥形混合机由传动部分、螺杆搅拌器、倒锥形桶体组成。搅拌器为两根非对称式螺旋，它们在绕轴线自转的同时借助转臂的回转作用在锥体内作公转运动，该设备通过螺旋的公、自转使物料反复提升，在锥体内产生剪切、对流、扩散等复合运动，从而达到均匀混合的目的。

技术参数

型号	电机功率(kw)	转速 (rpm)	桶体厚度 (mm)	混合量（kg）	外形尺寸 (mm)		设备重量（kg）
型号	电机功率(kw)	转速 (rpm)	桶体厚度 (mm)	混合量（kg）	外径	高	设备重量（kg）
SVZX-0.1	1.5	2/108	3	30-60	φ750	1580	250
SVZX-0.5	3	2/108	3	150-300	Φ1150	2320	650
SVZX-1	5.5	2/57	3	300-600	Φ1480	2850	1200
SVZX-2	5.5	2/57	3	600-1200	Φ1820	3510	1500
SVZX-3	7.5	1.8/57	4	900-1800	Φ2050	3800	2300
SVZX-4	11	1.8/57	4	1200-2400	Φ2250	4480	2500
SVZX-5	15	1.8/57	5	1500-3000	Φ2350	4720	2800
SVZX-6	15	1.8/57	5	1800-3600	Φ2560	4980	3000
SVZX-8	18.5	1.8/57	6	2400-4800	Φ2780	5360	4500
SVZX-10	18.5	1.8/57	6	3000-6000	Φ3020	5810	5500
SVZX-15	22	1.8/57	6	4500-9000	Φ3460	6510	6800
SVZX-20	37	1.8/57	6	6000-12000	Φ3810	7420	7800
SVZX-25	45	1.8/57	8	7500-15000	Φ4090	7800	9800
SVZX-30	55	1.8/57	8	9000-18000	Φ4350	8200	11800

* 表中处理量是以比重为1g/cm³的粉料为介质时测定的数据，选型时应根据产品的目数、比重等参数进行计算。
* 如有高温、高压、易燃、易爆、腐蚀性等工况时，必须提供详细数据，以便另行选型定制。
* 本表数据及图片如有更改，恕不另行通知，正确参数以提供的实物为准。
* 本表未能包括所有产品，了解更多请和我们销售工程师联系。
