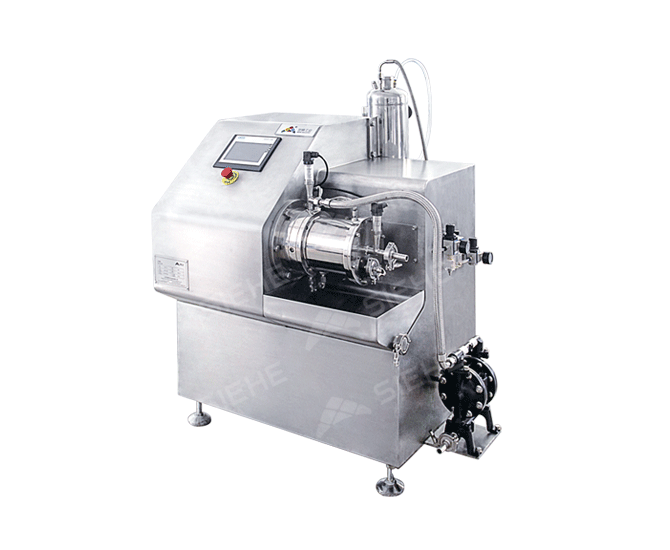

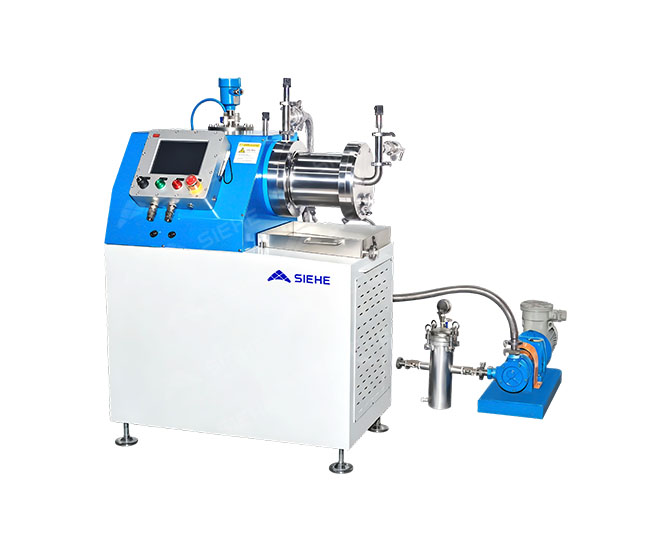

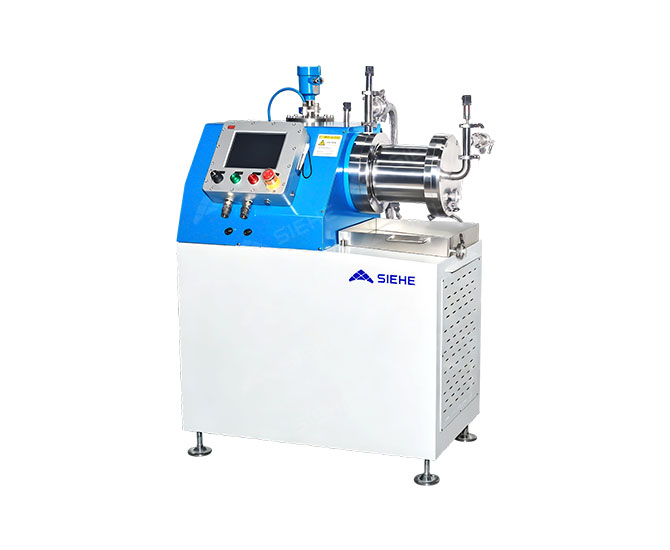

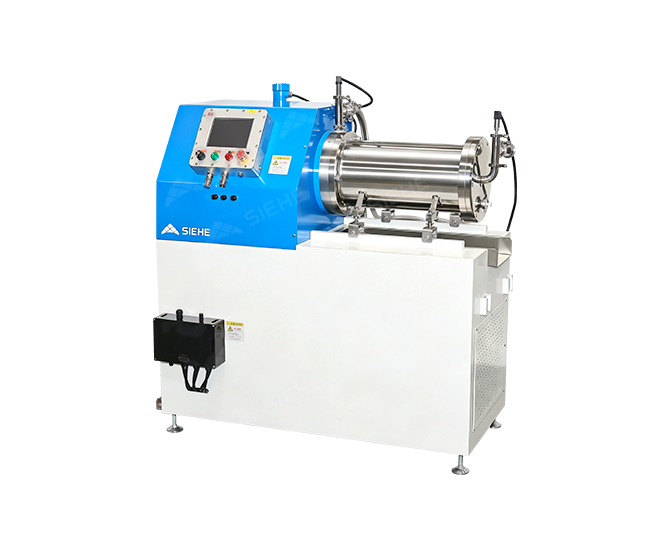

超细棒销式卧式砂磨机

超细棒销式卧式砂磨机是一款连续工作方式的超细湿法研磨设备。腔体设计具有较小的长度/直径比例，能量密度高；其采用外驱动筛网出料装置，超大出料面积，驱动器采用棒销式转子，迫使珠子无规则碰撞，极大的提高了研磨效率，亦使设备能适用于高粘度的浆料研磨。选用φ0.2~1.6mm钇稳定锆珠（95%锆），研磨细度佳，普遍可以达到5微米以下，个别可达亚微米甚至纳米级别；密封结构采用双端面机械密封，并配有自润滑系统，密封液与物料相溶，德国机械密封技术，全氟密封圈，能耐多种溶剂，机封具有可靠性和耐用性；特制的高耐磨合金钢材料，保证了设备的使用寿命；采用分段式双螺旋水道更利于冷热置换，在确保产品细度和研磨效率的同时，又保障了产品品质。

发送邮件

在线留言

物料粘度
≤50,000 cps
生产能力
10-4000L/小时
应用领域
溶剂型与水性油墨、色浆、汽车漆、电子浆料、陶瓷浆料等领域
适用物料
物料粘度在50,000cps以下，研磨细度要求较高的浆料,如数码印刷油墨、胶印油墨、工业漆、炭黑色料、水彩颜料等产品；

产品优势

大流量，高效率
德国技术，采用栅栏式分离器，外驱动筛网出料装置，大大提高了过滤面积，保证物料的通畅性，极大的提高了研磨效率；棒销式转子驱动锆珠碰撞更加无规则，能够满足高粘度浆料的研磨。
01
超细锆珠，纳米研磨
分离筛可选细度0.1mm/0.3mm/0.5mm不等，可加装0.3mm~1.6mm钇稳定锆珠（≥95%氧化锆含量），使物料细度达到亚微米甚至纳米变成可能。
02
安全监控，产品稳定
分段式双螺旋水冷夹套，极好的控制产品温度，针对温度特别敏感的浆料，还可以增加主轴冷却和端面冷却，确保研磨热量及时换出；带水温、料温、料压、水压、气压等即时监控及保护系统，确保设备正常运行以保障产品品质。
03
规格齐全，可定制
设备规格从2L到300L，规格齐全；可定制防爆型产品，转子可选用硬质合金、氧化锆、碳化钨等材质；
04

工作原理

输送泵将料罐（拉缸）内的物料与研磨腔形成循环研磨；研磨腔内主轴上装有多排棒销式转子，其驱动腔内高填充率研磨介质产生碰撞，物料中的颗粒受到研磨介质不断的碾压，同时，分离筛使研磨介质停留在研磨腔内，而物料不断的从研磨腔循环回到料罐（拉缸），达到粒径变小，粒径范围变窄的目的。

技术参数

设备规格	容积（L）	功率（KW）	主轴转速（rpm）	处理量（L/h）	冷却水用量（L/h）
SWZP-1.5	1.5	5.5	2000	10-50	800-1200
SWZP-5	5	11	1600	50-150	1000-2000
SWZP-20	20	22	1000	100-300	1500-2500
SWZP-30	30	37	780	150-500	1500-2500
SWZP-50	50	55	700	300-1000	2000-3000
SWZP-100	100	90	550	500-2000	2000-5000
SWZP-300	300	160	360	1000-4000	3000-8000
